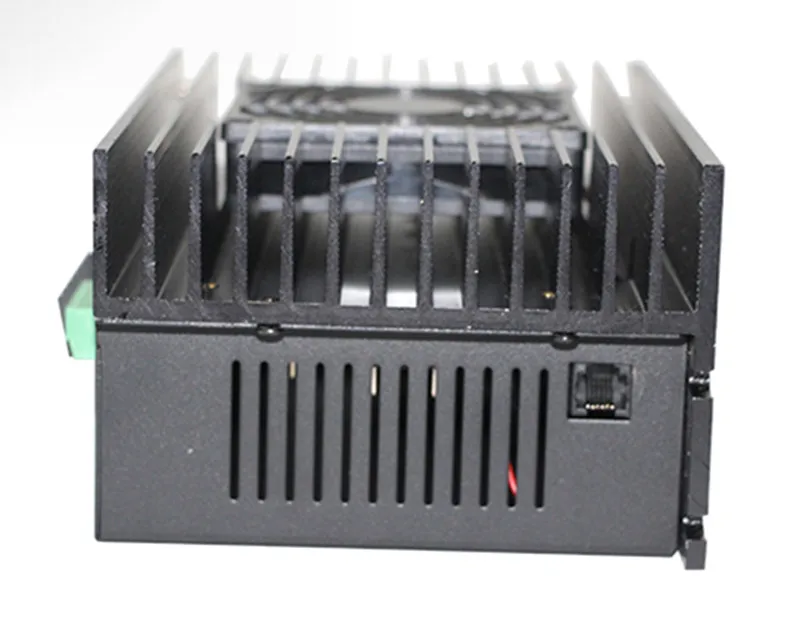

3DM2080 NEMA34 NEMA42 NEMA52 3 фазы Драйвер шагового двигателя DSP AC80-220V JMC

Описание

JMC 3DM2080 3 фазы nema 43 nema 52 гибридный шаговый драйвер/контроллер/усилитель 80-240VAC 32 бит DSP высокая производительность

Новая 32-битная технология DSP Оптически изолированные дифференциальные входы (26LS32) Сверхнизкий уровень шума и вибрации Диапазон 2-128, 2,5-50 микрошагов Настройки можно произвольно выбирать между рейтингами Ток автоматически уменьшится в два раза, когда стоит неподвижно Частотная характеристика импульса до 200 кГц Защита от перенапряжения, перенапряжения, короткого замыкания Функция вывода сигнала тревоги Порты ввода/вывода В автономном режиме защиты вход Ена

Типичные области применения:

CNC Резка/гравировка, лазер, текстильная машина и т. Д.

Введение:
JMC 3DM2080 является новой Цифровой Драйвер шагового двигателя, который использует новейшие 32-бит DSP технология управления и встроенный microstepping технологии. Пользователи могут установить микрошаги в пределах 25600 шагов/оборотов и любое текущее значение в номинальном диапазоне тока. Драйвер 3DM2080 значительно улучшает стабильность и снижает уровень шума при низком делении. Автоматическая настройка параметров интегрирована внутри этого драйвера, может помочь водителю автоматически настроить для лучших параметров работы для максимальной производительности различных шаговых двигателей.

Технические характеристики:

Параметры	Мин	Типичное	Макс	Блок
Выходной ток (Пиковый)	2,2	-	8,2	Ампера
Напряжение питания	80	110	240	Переменного тока
Материнскую плату Вход ток	-	10	-	MA
Импульсная Входная частота	-	-	200	КГц
Низкий уровень времени	2,5	-	-	& Micro; сек

Защита окружающей среды

Вентилятор охлаждения	Естественное охлаждение или принудительная конвекция
Защита окружающей среды	Пространства	Избегайте пыли, масляного мороза и Агрессивных газов
	Окружающего Температура	65 °C
	Влажность	<80% относительной влажности
	Вибрация	Макс. 5,9 м/с2
Температура хранения.	-10 °C-80 °C
Вес	Прибл. 0,27 кг

Microstep Разрешение установка:

Шаг/Rev	SW1	SW2	SW3	SW4
400	OFF	На	На	На
1600	На	OFF	На	На
3200	OFF	OFF	На	На
6400	На	На	OFF	На
12800	OFF	На	OFF	На
25600	На	OFF	OFF	На
500	OFF	OFF	OFF	На
1000	На	На	На	OFF
1200	OFF	На	На	OFF
2000	На	OFF	На	OFF
4000	OFF	OFF	На	OFF
5000	На	На	OFF	OFF
6000	OFF	На	OFF	OFF
8000	На	OFF	OFF	OFF
10000	OFF	OFF	OFF	OFF
