Описание
Быстрая доставка ETCR068B Зажим ток утечки Тест датчика ток утечки, высокого порядка гармоническое ток, фаза диапазон измерений 0 ~ 1000A

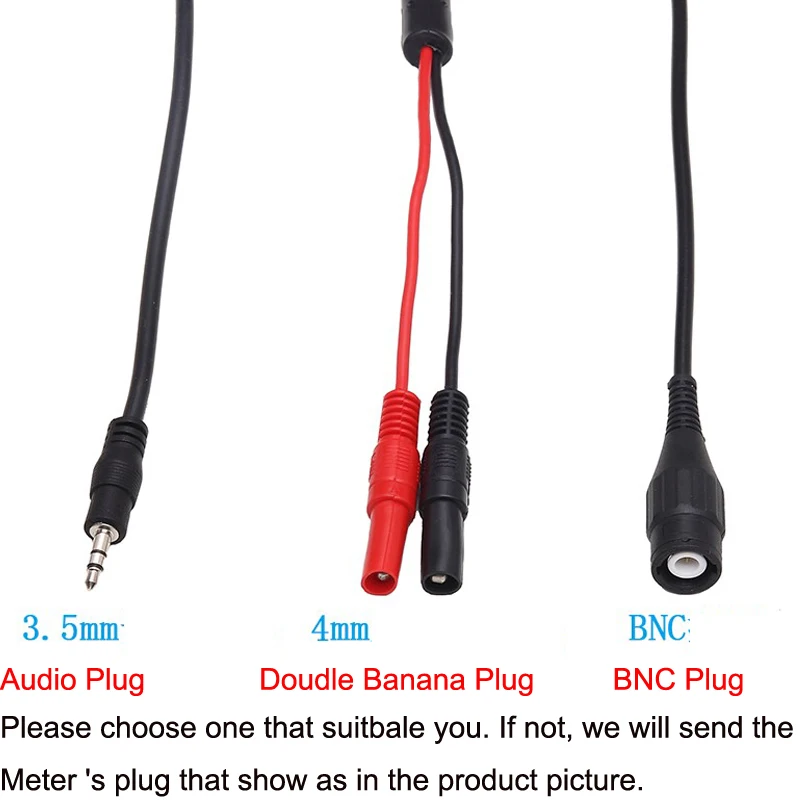

Примечание: этот заказ предназначен дляДвойная вилка типа «банан». Если вы хотите изменить3,5 мм аудио разъем
Или штекер BNC, пожалуйста, свяжитесь с нами или оставьте нам сообщение.
ETCR068B высоко точный зажим переменный ток утечки Сенсор принять двойное магнитное экранирование методы, он мал по размеру, высокая точность, стабильная и высокой анти-помех. Широко используется в электричества, связи, метеологии, горнодобывающей промышленности для измерения тока утечки переменного тока, тока, мощности и электрической энергии, которые являются высокой точностью, небольшая фазовая погрешность. Он может быть подключен к высокоточному цифровому мультиметру или регистрации данных. Удобно использовать.
ETCR068B высоко точный зажим переменный ток утечки Сенсор перенял новейшие технологии CT, он может почти щит влияния от внешнего магнитного поля и обеспечивают высокую точность, высокая стабильность и высокой надежности многолетнего бесперебойного что измерения были сделаны вручную.
ETCR068B может быть использован для тестирования ток утечки, особенно в том, что касается высокого порядка гармоническое ток, этапе испытания.
Технические характеристики
| Функция | Измерение переменного тока, гармонического тока высокого заказа, фазы, энергии, мощности, коэффициента мощности |
| Тесты режим | Зажим КТ |
| Зажим Размеры | φ68mm |
| Диапазон | 0.00mA ~ 1000A |
| Разрешение | 1mA |
| Точность | ±2. 0% FS (50 Гц/60 Гц; 23C±2C, ниже 70% RH, держите провод в центре зажима) |
| Катушки поворота | Стандарт 1000:1 (возможна настройка) |
| Ошибка фазы | ≤3 ° (AC50Hz/60Hz; 23C±2C) |
| Контрольная нагрузка | RL: 0 ~ 100ma≤3kΩ; 0 ~ 10a≤30Ω; 0 ~ 1000a≤0. 3Ω |
| Щит | Зажим без щит слой |
| Выход режим | Ток индукции выход |
| Выходной интерфейс | 2 нити или выбирают стандартный зонд мультиметра |
| Выход провода Длина | 2 м |
| Электрического поля помех | Около 10 мА, когда Внешнее электрическое поле 100А, 100 мм рядом, без защитного слоя. |
| Измеряется пространственный проводный | Приблизительно в геометрическом центре зажима |
| Текущую частоту | 45 Гц ~ 60 Гц (ток измеряется) |
| Частота | 10 Гц ~ 100 кГц |
| Напряжение цепи | Цепь с напряжением ниже 600 В переменного тока |
| Измерение | 185 мм × 115 мм × 43 мм |
| Вес | 530 г |
| Рабочая Защита окружающей среды | -20С ~ 50с; 80% rh ниже |
| Для хранения Защита окружающей среды | -10C ~ 60C; 70% rh ниже |
| Прочность изоляции | AC 3700 V/rms. (между ядром и оболочкой) |
| Правила техники безопасности | IEC1010-1 IEC1010-2-032 степень загрязнения 2 CAT III (600 V) |
| Аксессуар | Датчик: 1 шт. (4,0 мм двойной штекер банана) |
Примечание: этот заказ предназначен для 4,0 мм двойной банановой вилки. Если вы хотите изменить на аудиоразъем 3,5 мм или штекер BNC, пожалуйста, свяжитесь с нами или оставьте нам сообщение.
Характеристики
- Материалы для самостоятельного изготовления
- Электрический
- Тип дисплея
- Только цифровой
- Номер модели
- ETCR068B
- Класс точности
- +/-2.0%FS(50Hz/60Hz;23C+/-2C, below 70%RH, keep the wire
- Напряжение электропитания
- Circuit with the voltage below AC 600V
- Рабочая температура
- -20C-50C below 80%RH
- Размеры
- 185mm*115mm*43mm
- Бренд
- YINCALI
- Range
- 0.00mA~1000A
- Coil turns
- Standard 1000:1(customize is allowed)
- CT size
- 68mm
- Test mode
- Clamp CT
- Resolution
- 1mA
- Lead length
- 2m
- Warranty
- One year
- Phase Error
- less than or equal to 3 degree(AC50Hz/60Hz; 23C+/-2C)
- Shield
- Clamp without shield layer
- Frequency
- 10Hz~100kHz
- Current Frequency
- 45Hz~60Hz(Current to be measured)
