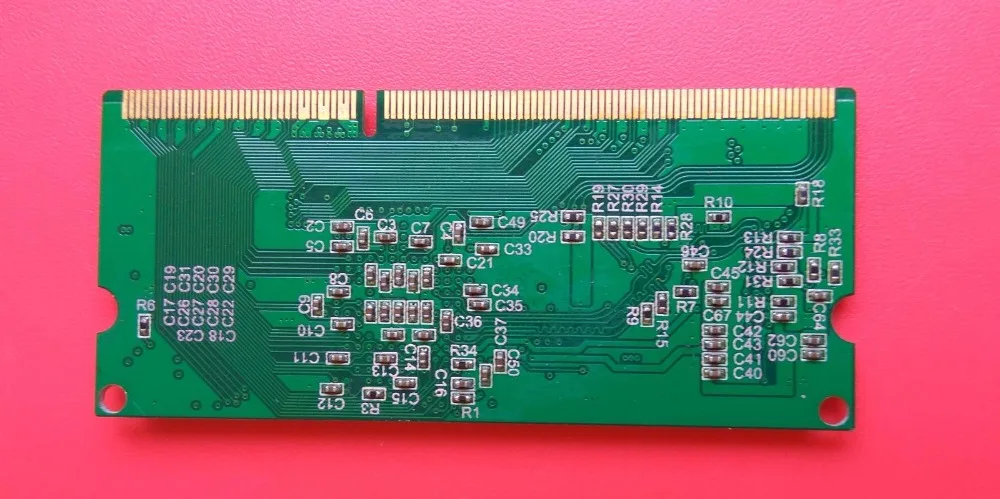

Xilinx макетная плата Spartan6 XC6SLX16 основная плата FPGA макетная плата DDR3 интерфейс без пола

Описание

Аппаратные средства макетной платы:

1. Ядро-это FPGA чип XC6SLX16-2FTG256.

2. Флэш-чип конфигурации W25Q64BV, 8 Мбайт пространства для хранения, а также может использоваться для хранения пользовательских данных.

3. Частицы памяти DDR3 MT41J64Mxx-15E, 1 Гбит (128 Мбайт) памяти, может поддерживать до 320 МГц основной частоты.

4. Поддержка JTAG и SPI режима конфигурации, в котором SPI может быть совместим с X1, X2, X4 режимом интерфейса.

5. Плата на активном кристаллическом осцилляторе 50 МГц, поддерживает пользователя для расширения часов.

6. SO-DIMM-204PIN расширение золотого пальца, поддержка высокоскоростной IO.

7. Пользователи могут расширить IO в общей сложности 94, извлечение через Золотые пальцы.

8. Пользовательские расширяемые часы в общей сложности 8 (которые могут образовать 4 пары дифференциальных часов), вызванные золотыми пальцами.

9. Интерфейс конфигурации и источник питания обеспечиваются снаружи интерфейсом золотого пальца.

Экспериментальная режимы:

В этой макетной плате, поддерживающей данные обучения, он содержит тестовый код для всех средств на плате. Такие как простой разделитель частоты, цифровой динамический дисплей трубки, лампа потока, декодер и так далее, изюминкой этих данных является SDRAM drive (не IP ядерный вариант).

Экспериментальные процедуры основной платы включают:

1. Clk50M_div_1HZ, используя деление частоты счетчика

2. counter_8bit, 8bit гадюка

3. DDS_WaveGen, DDS генератор сигналов эксперимент

4. KEY_down_detect, обнаружение ключей, фильтрация и тряски

5. IO_test, IO тестовая программа

6. Мульт _ 4 бит, 4 бит мультипликатор эксперимент

7. ddr3_test, тест интерфейса DDR3

8. Сегмент _ шоу, эксперимент с цифровым дисплеем трубки

9. shifter_8bit, 8 bit shift register
